Génération d'hypochlorite de sodium sur site intégrée



Environnement intégré par génération intelligente élevée d'hypochlorite de sodium sur site





Principe:



Le générateur NaClO de la série CNJS est un nouveau type de solution NaClO pour les équipements de production sur le terrain, adapté à tous les types de besoins des lieux désinfectés au NaClO. Son principe de fonctionnement est le suivant :

la solution de chlorure de sodium sous un certain effet de tension de la cellule, une série de réactions électrochimiques au sein de la cellule et la solution résultante est la solution de NaClO. Le processus principal peut être simplifié comme suit :

Réaction de l'électrode :

anode : 2Cl--2e→Cl2

cathode : 2H++2e→H2

Solution : 2NaOH+Cl2→NaCl+NaClO+H2O

Paramètres techniques :



Taper	Puissance (V/Hz)	concentration de liquide (mg/l)	chlore disponible (Kg/h)	Débit (m3/h)	Consommation de sel (kg/j)	Consommation d'eau (m3/j)	Consommation électrique (kw)	Taille (m) (l×l×h)
CNJS-4000	380 V/50 Hz	7-9	4	0,375	252	9	17.5	1200*860*1950





Caractéristiques du produit :



> Température de l'eau d'entrée : -10 ℃ ～+50 ℃ ； > Pression de l'eau d'entrée : 0,2-0,4Mpa；

> Consommation de sel : 3,5kg/kg Cl2 ; > Consommation d'eau : 125L/kg Cl2；

> élévation de température de l'électrolyte : <5 ℃ ；

> Courant nominal : Déterminé en fonction du modèle de produit sélectionné ;



Organigramme du travail :

Système de générateur automatique d'hypochlorite de sodium, production entièrement automatique, contient le système



A, réservoir de sel à dissolution automatique : y compris le réservoir de sel, le contrôle du niveau de liquide, la pompe à sel à dissolution, les vannes électriques, la tuyauterie et d'autres composants pouvant transmettre automatiquement le sel, la dissolution du sel, la saumure saturée.

B, filtre à saumure saturée : y compris deux filtres de précision en acier inoxydable, précision de filtrage primaire 50 um, précision de filtration secondaire 5 um, utiliser un filtre PP, le filtre peut être facilement remplacé, assurer une saumure propre ;

C, réservoir de saumure diluée : la saumure saturée et l'eau de production ont été diluées avec 2,5 % d'eau de saumure faible, pour les solutions électriques.

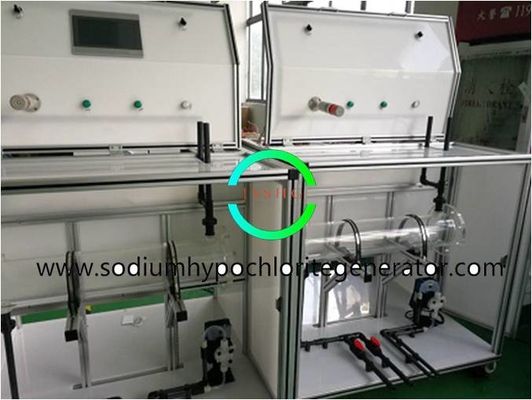

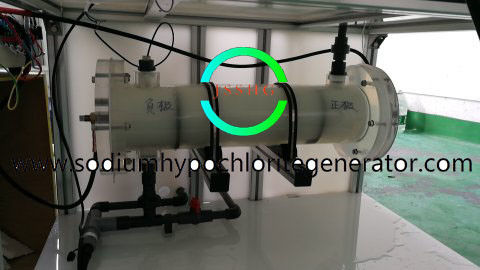

D, machine hôte de générateur d'hypochlorite de sodium : y compris la cellule électrolytique, la puissance d'électrolyse, le centre de contrôle intelligent PLC, l'élément de contrôle, l'interface homme-machine, le module de communication PC, le panneau de commande, le support hôte, les vannes électriques, le système de distribution d'énergie électrique.

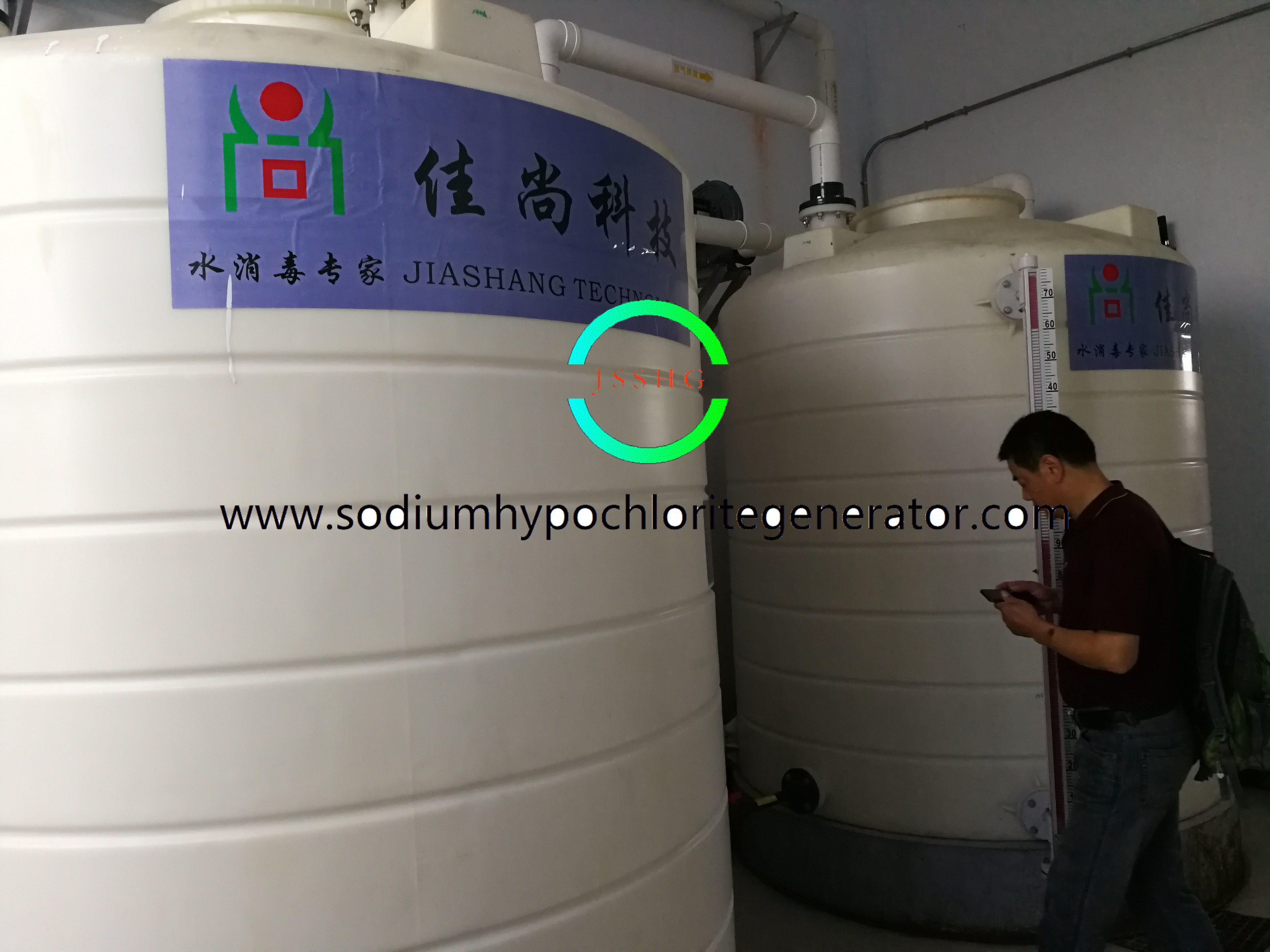

E, réservoir de stockage de solution d'hypochlorite de sodium : y compris le réservoir de stockage d'hydrogène, équipement d'échappement

F, système de dosage automatique et de surveillance en ligne : comprenant l'onduleur, la pompe doseuse de mesure de la corrosion, le moniteur de chlore résiduel en ligne et le contrôle en boucle fermée du chlore

G, série d'instruments en ligne : surveillance de la pression de l'eau de production, surveillance de la salinité en ligne de la saumure diluée, contrôleur de température, capteur de surveillance des gaz inflammables, ces instruments de surveillance sont tous inclus sortie de signal d'alarme



Avantage du générateur d'hypochlorite de sodium sur site



Méthode de désinfection	Sécurité
NaCIO préparé sur place	La méthode de désinfection chimique la plus sûre, non toxique pour l'environnement, dosage de liquide
Chlore liquide	Le chlore est très toxique, très fort. corrosif, transport du chlore, stockage dangereux, provoque facilement des fuites et des explosions, nuit à la vie humaine et à l'environnement
NaCIO commerciale	Marchandises dangereuses, dangereuses pour le transport et le stockage. Lorsqu'elles sont stockées, elles sont facilement dégradables et la durée de stockage est courte. Coûts de transport élevés, le dosage de liquides
Dioxyde de chlore	La réaction du type de composé n'était pas complète, le sous-produit de dosage était dépassé ; les coûts d'exploitation de type haute pureté ne conviennent pas aux usines d'eau de taille moyenne



Détails :

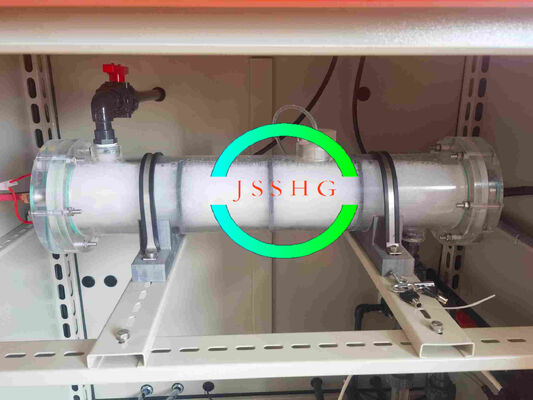

Technologie CNJS : Structure complète en alumine, résistance à la corrosion,

Résistance à la compression, résistance aux chocs

Ne rouille jamais, durée de vie de plus de 50 ans









Autre marque :

Structure à canal complet, pas de corrosion, facile à déformer et à rouiller, après six mois de cadre comme la figure ci-dessus, la durée de vie utile n'est que de trois ans.
