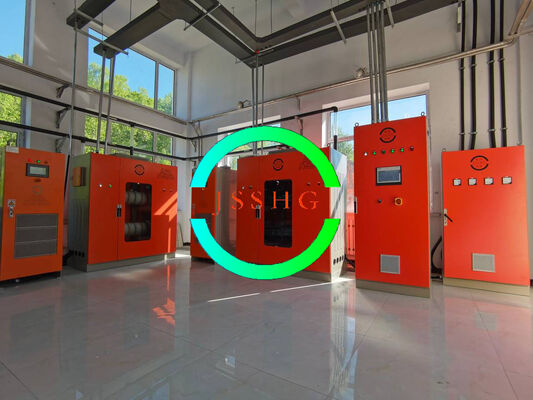

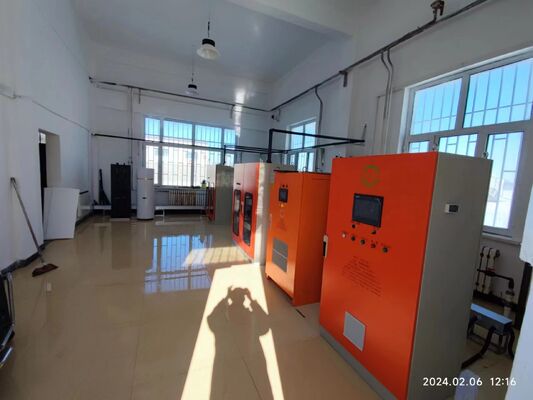

Grande électrolyse intégrée modulaire d'hypochlorite de sodium DANS le type de fente



Grande électrolyse intégrée modulaire d'hypochlorite de sodium DANS le type de fente





Principe :



Le générateur d'hypochlorite de sodium de série de CNJS-N est nouvellement et le travail par l'électrolyse de l'eau salée, le système entier se compose de l'ensemble d'électrode d'électrolyse, de la puissance de rectification et du système de contrôle automatique, système de dissolution, système de filtrage, dispositif de rapport et ainsi de suite. L'eau salée est électrolysée dans l'hypochlorite de sodium. L'hypochlorite de sodium est un genre de désinfection qui peut obtient la puissance forte d'antivirus et d'agent de blanchiment :









Paramètres techniques :

Type	Puissance (V/Hz)	concentration du liquide (mg/l)	chlore disponible (kg/h heure)	Écoulement (m3/h)	Consommation de sel (kg/d)	Consommation d'eau (m3/d)	Puissance (kilowatt)	Taille (m) (l×w×h)
CNJS-N30000	380V/50Hz	7-9	30	3,75	2520	60	95	1760*960* 1980





Diagramme de flux des tâches :











La production complètement automatique automatique de circuit de génération d'hypochlorite de sodium, contient le système



A, réservoir de dissolution automatique de sel : Y compris le réservoir de sel, le contrôle de niveau liquide, la pompe de dissolution de sel, les valves électriques, la tuyauterie et d'autres composants qui pourraient sel de transmission automatique, sel de dissolution, ont saturé la saumure

B, filtre saturé de saumure : Y compris le filtre de précision de l'acier inoxydable deux, l'exactitude de filtrage primaire 50um, la précision secondaire 5um de filtration, emploient pp filtrent, le filtre peut être facilement remplacée, assurent la saumure propre ;

C, réservoir dilué de saumure : La saumure et l'eau saturées de production a été diluée avec de l'eau faible saumure de 2.5 %, pour les solutions de puissance

D, ordinateur central de générateur d'hypochlorite de sodium : Y compris la cellule électrolytique, puissance d'électrolyse, PLC intelligent de centre de contrôle, l'élément de contrôle, interface homme-machine, module de communication de PC, le panneau d'opérateur, le support de centre serveur, valves électriques, système de distribution de courant électrique

E, cuve de stockage de solution d'hypochlorite de sodium : y compris la cuve de stockage d'hydrogène, épuisez l'équipement

F, dosage automatique et système de contrôle en ligne : y compris l'inverseur, la corrosion dosant dosant la pompe, le moniteur résiduel en ligne de chlore, et le contrôle en circuit fermé du chlore

G, série en ligne d'instrument : La surveillance de pression d'eau de production, surveillance en ligne de salinité de saumure diluée, contrôleur de température, capteur de surveillance de gaz inflammable, ces instruments sont tous de surveillance sortie incluse de signal d'alarme





Avantage sur des produits de CNJY :

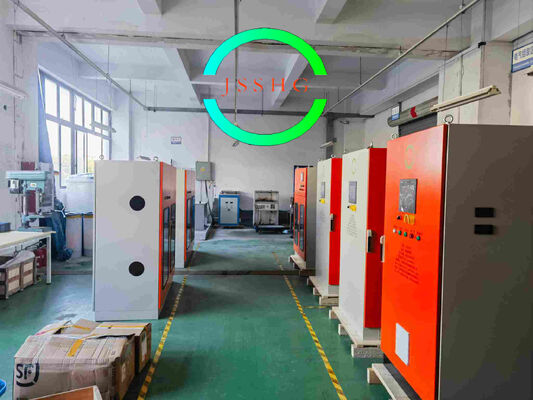

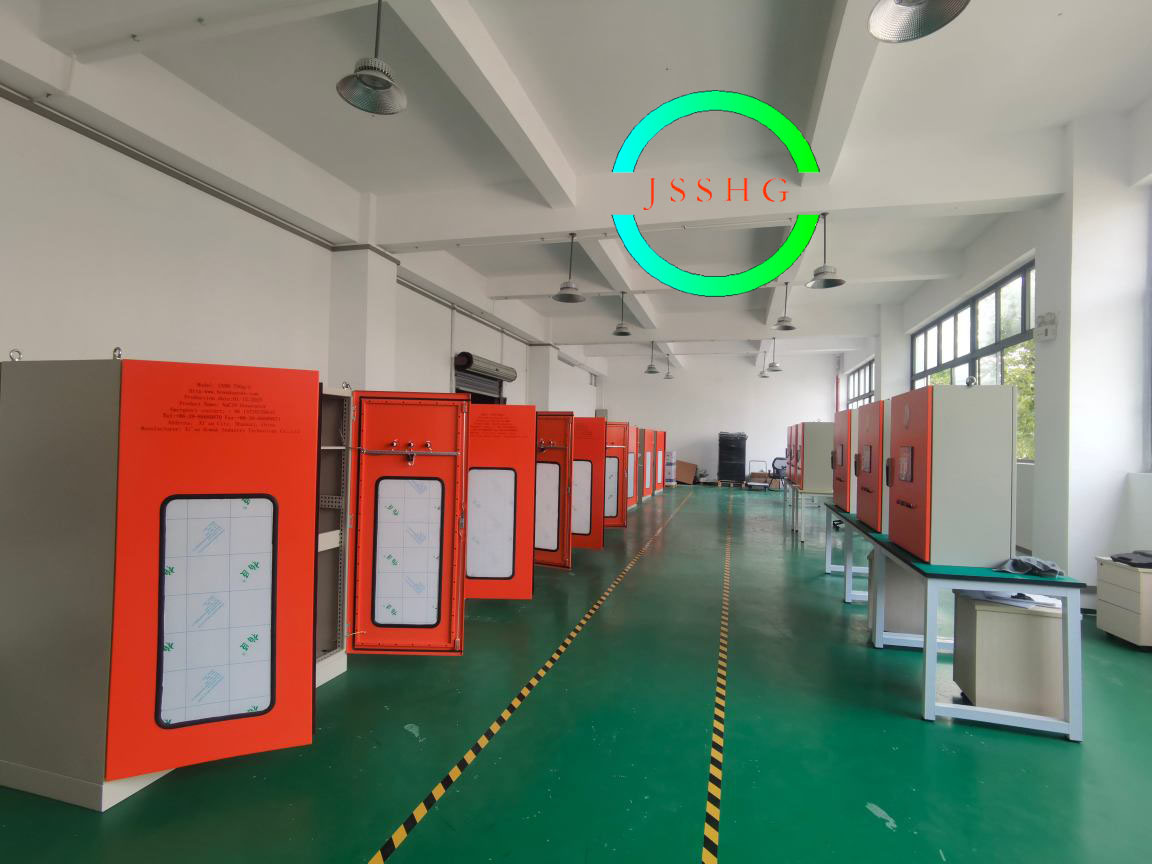

Atelier :
