Électrolyse de la saumure NaCIO Hypochlorite de sodium Désinfection de l'eau potable

Principe:

Le générateur de NaClO de la série CNJS-L est un nouveau type de solution de NaClO pour l'équipement de production sur le terrain, adapté à tous les types de besoins des lieux désinfectés par NaClO.

la solution de chlorure de sodium sous l'effet de tension déterminée de la cellule, une série de réactions électrochimiques au sein de la cellule et la solution résultante est la solution NaClO.Le processus principal peut être simplifié comme suit::

Réaction par électrode:

Anode: 2Cl--2e→Cl2

cathode: 2H++2e→H2

Solution:2NaOH+Cl2→NaCl+NaClO+H2O

Paramètres techniques:

Graphique du flux de travail:

Système de générateur automatique d'hypochlorite de sodium production entièrement automatique, contient le système

A. Réservoir de sel à dissolution automatique :y compris le réservoir de sel, le régulateur de niveau du liquide, la pompe à sel à dissolution, les soupapes électriques, les tuyaux et autres composants pouvant transmettre automatiquement le sel,le sel à dissoudre., saumure saturée

B, Filtre à saumure saturée :comprenant deux filtres de précision en acier inoxydable, précision de filtration primaire 50um, précision de filtration secondaire 5um, utilisation de filtre PP, le filtre peut être facilement remplacé,assurer une saumure propre ;

C, réservoir de saumure diluée: la saumure saturée et l'eau de production ont été diluées avec 2,5% d'eau de saumure faible, pour les solutions de puissance

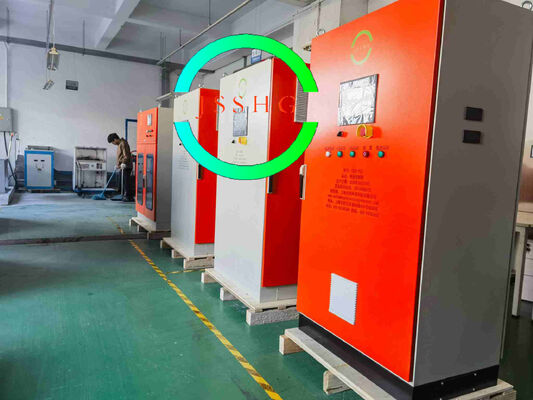

D, générateur d'hypochlorite de sodium machine hôte :comprenant cellule électrolytique, puissance d'électrolyse, centre de contrôle intelligent PLC, élément de commande, interface homme-machine, module de communication PC,le panneau de commande, le support d'accueil, les vannes électriques, le système de distribution d'énergie électrique

E, réservoir de stockage de solution d'hypochlorite de sodium:y compris réservoir de stockage d'hydrogène, équipement d'échappement

F. Système de dosage automatique et de surveillance en ligne: comprenant l'onduleur, la pompe de dosage de mesure de la corrosion, le moniteur en ligne du chlore résiduel et le contrôle en boucle fermée du chlore

G, Série d'instruments en ligne: surveillance de la pression de l'eau de production, surveillance en ligne de la salinité de la saumure diluée, régulateur de température, capteur de surveillance des gaz inflammables,Ces instruments de surveillance sont tous inclus dans la sortie du signal d'alarme.
